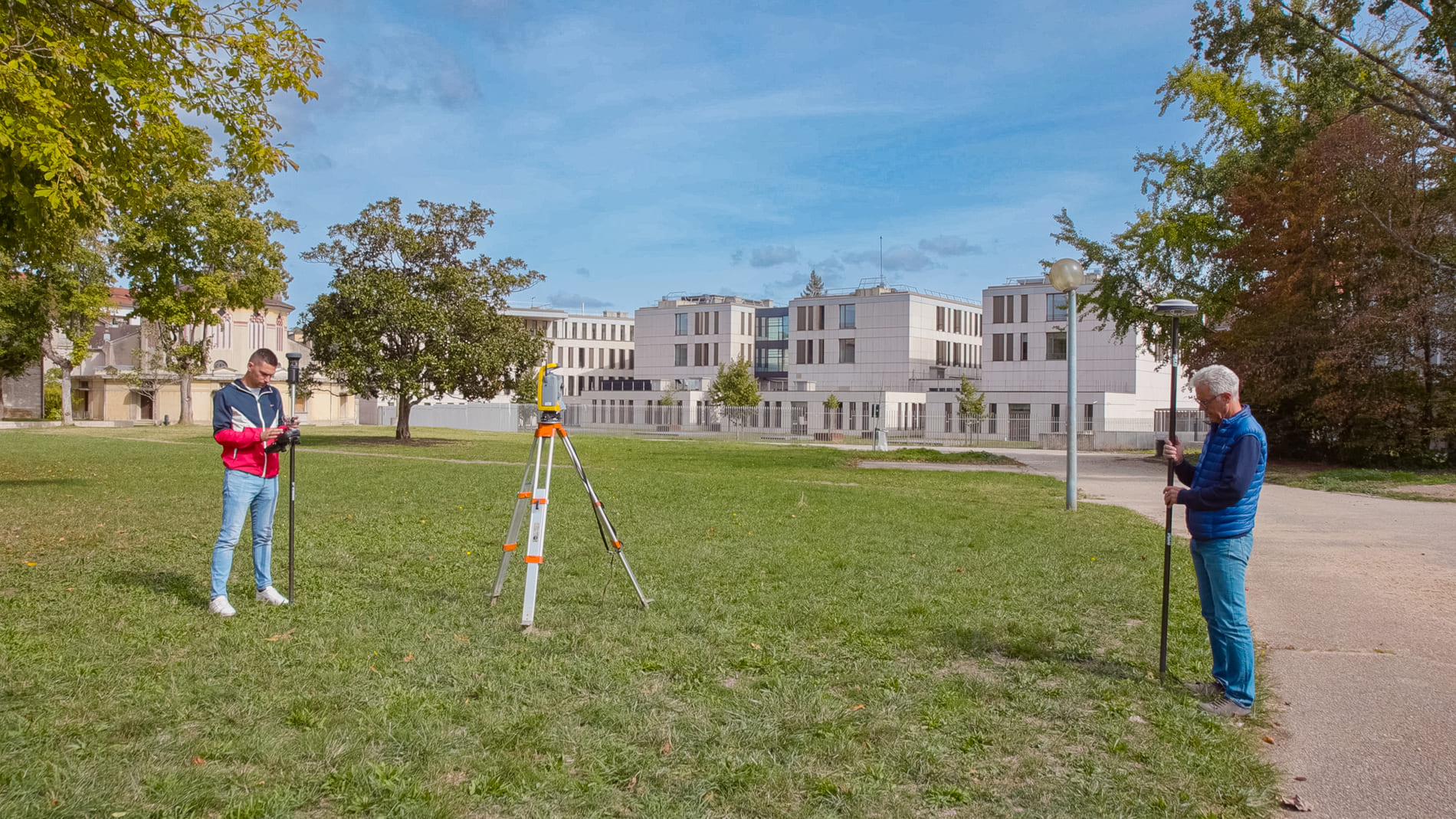

Les plans topographiques résultant de votre cahier des charges, sont fonction de l’état des lieux, de la nature des éléments à relever et des conditions d’accessibilité ; dans ce cadre, les équipes de terrain utiliseront l’appareillage de haute technicité adapté : une station totale robotisée, un GPS, un drone photogrammétrique, un niveau de précision numérique, un scanner mobile ou fixe …

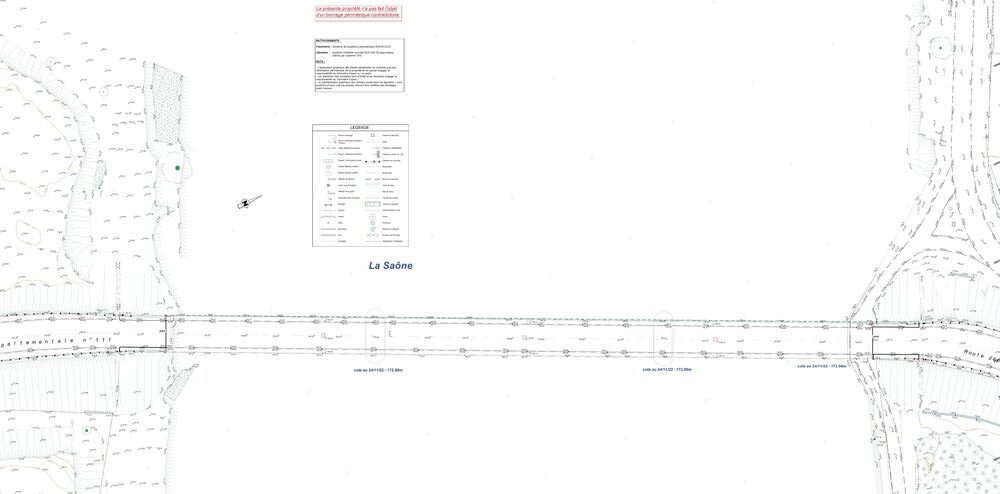

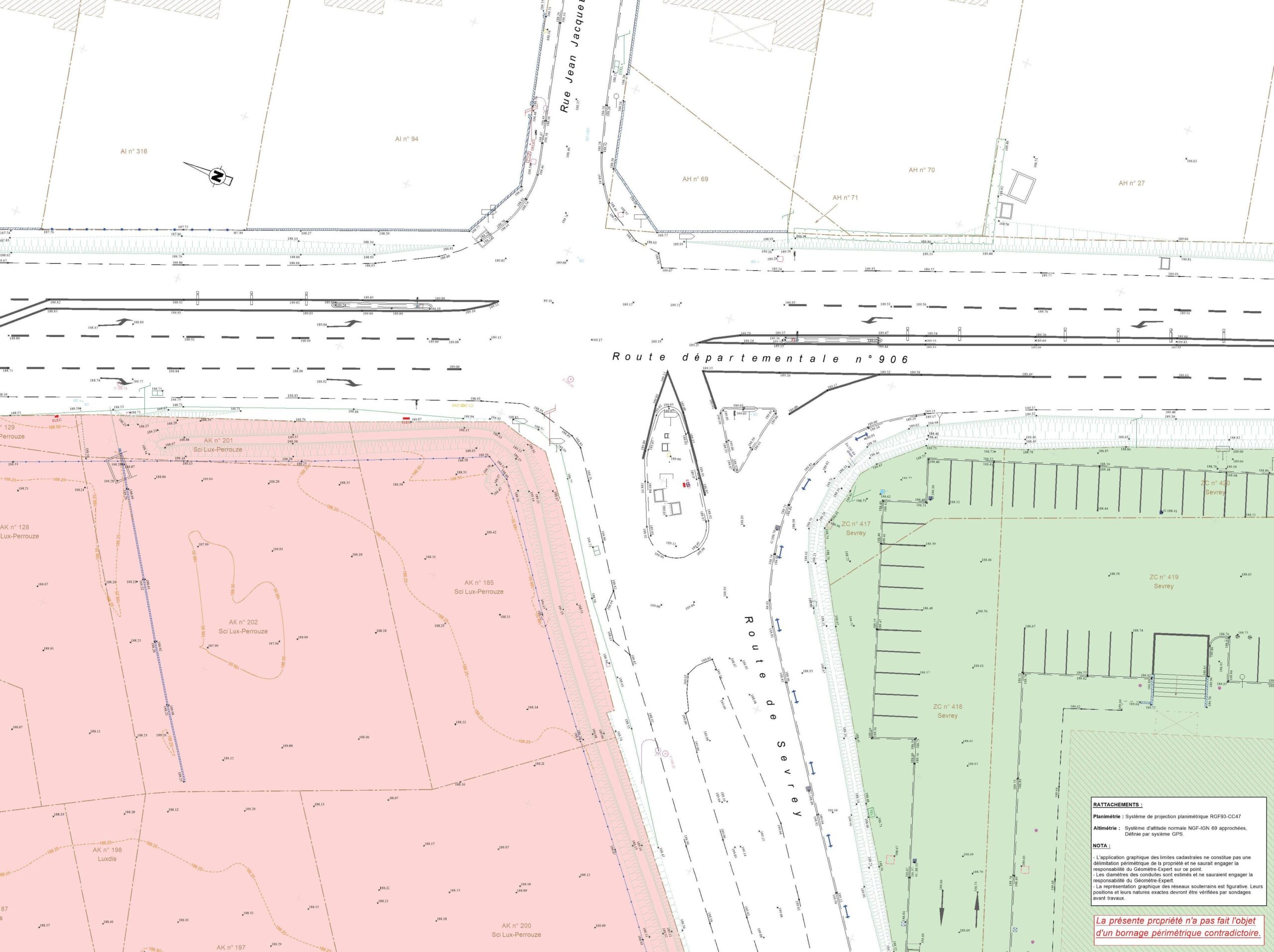

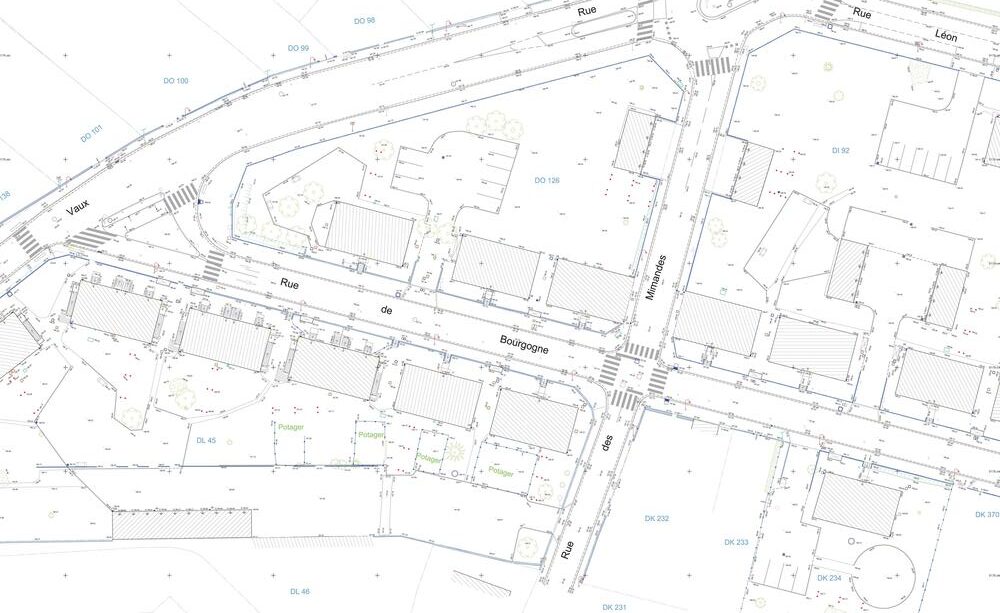

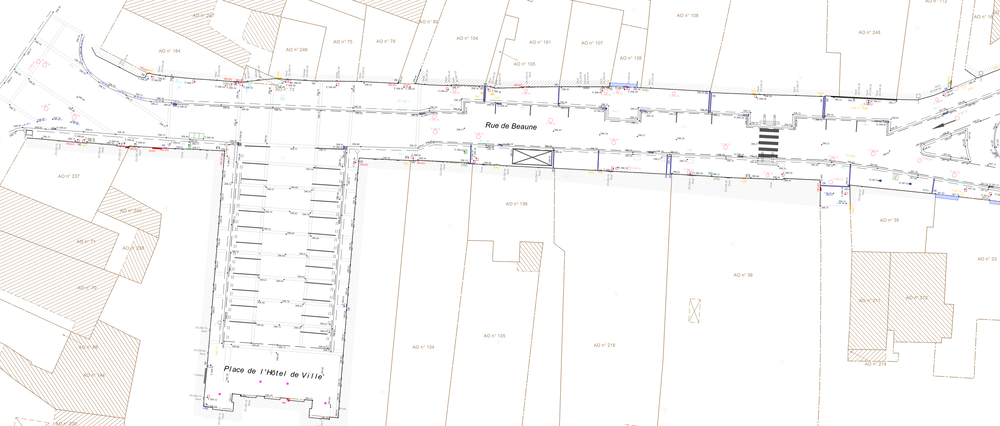

A partir des relevés géocodés et géoréférencés dérivés de polygonales et doublonnés pour contrôle, sont conduits les calculs topométriques, pour assoir l’armature du futur plan, selon les seuils de tolérances alloués, avant la phase de Dessin Assisté par Ordinateur (DAO) où sera interprété le relevé de terrain et structuré le plan topographique, généralement en 3 dimensions.

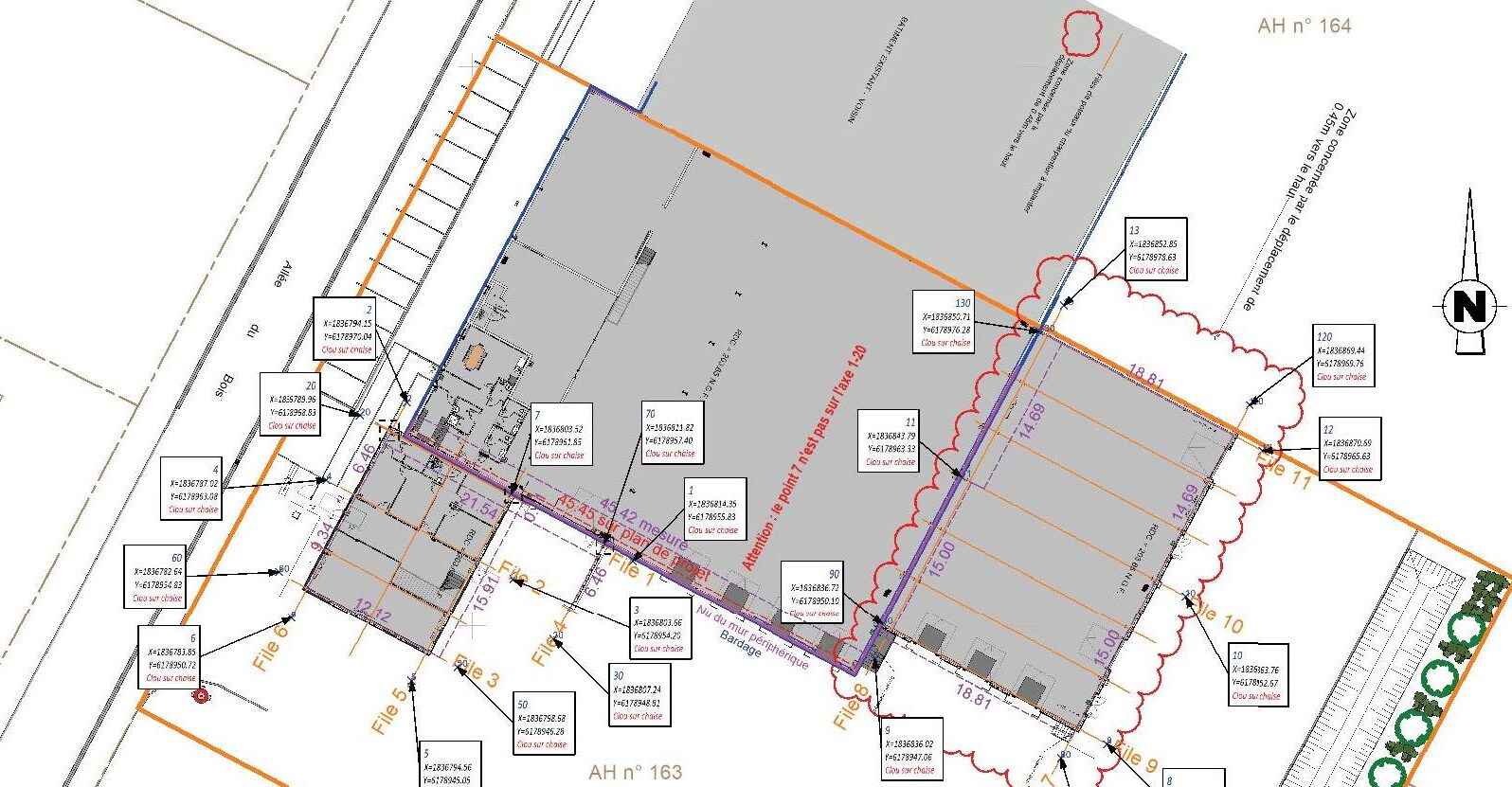

L’implantation de bâtiments ou d’ouvrages consiste à positionner avec exactitude les points clés utiles à la construction. Il s’agit d’un travail topométrique de précision, voire de haute précision, qui requiert un process de production pointu ; suite à une phase de travaux préparatoires, à partir du plan projet de la construction qui est superposé au plan topographique d’état des lieux et de délimitation-bornage du terrain, est réalisée une épure de piquetage des points requis pour dresser la construction, qui est à valider par le client, avant l’implantation sur le terrain, puis la délivrance d’un procès-verbal d’implantation contradictoire. Le cabinet concourt également au contrôle d’implantation réalisée par un tiers.
Le relevé en 3 Dimensions ou 3D est possible grâce au scanner qui permet l’acquisition, par balayage rotatif d’un faisceau laser, de nuages de points géoréférencés en 3 dimensions ; l’assemblage de plusieurs positions des captures de l’appareil permet de reconstituer l’environnement géométrique visé avec précision, à l’instar d’une photographie, puis de dresser les plans du cahier des charges.
Le BIM (Building Information Modeling) ou maquette numérique, provient de la modélisation des nuages de points scannés et assemblés pour reconstituer un bâtiment existant ou composer un projet en 3 dimensions ; la maquette est ensuite transmise ou mise à disposition d’une équipe pluridisciplinaire où chaque membre ou corps de métier va l’enrichir par ses compétences conceptuelles ou d’ingénierie.
Notre cabinet maîtrise en particulier le BIM « aménagement » associé à la construction/requalification d’ensembles immobiliers, très utile dans le cadre de l’élaboration de projets complexes.
N’hésitez pas à nous contacter pour nous exposer votre projet, en toute confidentialité.
